Всё  что касается архитектуры и строительства начинается с чертежей. Наверное самой популярной программой  для  создания чертежей  остаётся AutoCAD.  Дистрибутивов выкладывать не буду их  и так море на просторах интернета, а  вот настройке интерфейса и рабочей среды я уделю внимание.

1. Включение "классического" интерфейса AutoCAD

После установки AutoCAD вы получаете  подобный интерфейс ( в зависимости от версии)

Рис. 1 Ленточный интерфейс AutoCAD

С версии AutoCAD  2009 разработчики решили ввести ленточный интерфейс (непонятно с какой целью, ну наверное им Office 2007 очень понравился, для меня это осталось загадкой). Так что я  (а также и мои коллеги) переключаются в классический режим.  Для этого в верхнем левом углу из выпадающего меню выбираем "AutoCAD  Classic" и вуаля.

Рис. 2 "Классический" интерфейс AutoCAD

2. Хитрости настройки интерфейса AutoCAD

Теперь подробнее об интерфейсе.  Изображение своего рабочего места я всегда храню на каком нибудь носителе, или если иду куда нибудь загружаю его из сети. Когда вы садитесь за новое рабочее  место и оно настроено не привычным для вас образом то первые часы работы будут крайне не продуктивны, так что обычный "PrintScreen" может сохранить вам кучу нервов, а главное времени.

А теперь подробнее об интерфейсе.  Как видно из картинок командная строка в моей рабочей области отключена ( сделано это с целью экономии места рабочего пространства, если вы новичок то подсматривать в командную строчку придётся). Отключение командной строки выполняется комбинацией клавиш "Ctrl + 9", а вызов окна  командной строки "F2".
После компоновки рабочего места необходимыми инструментами  его можно сохранить (об инструментах будет в следующих постах).

3. Настройка программы AutoCAD

Теперь можно приступить к настройке самой программы.
Для настройки AutoCAD  использовать пункт меню  Tools->Options ( В русской версии это будет Формат->Параметры  или что-то в этом роде).

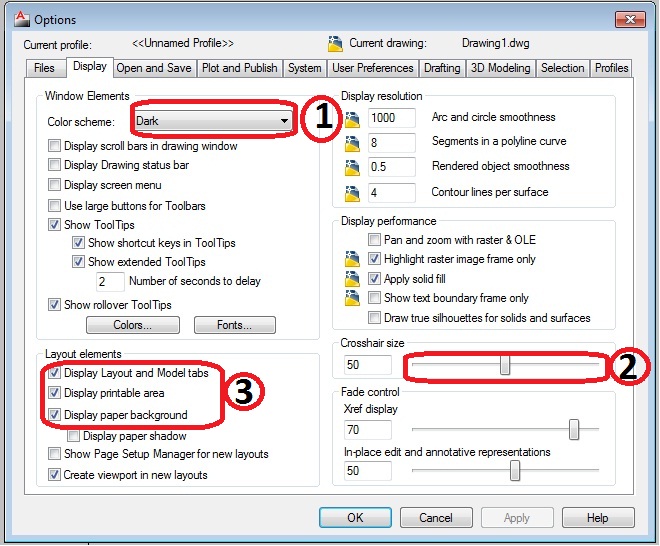

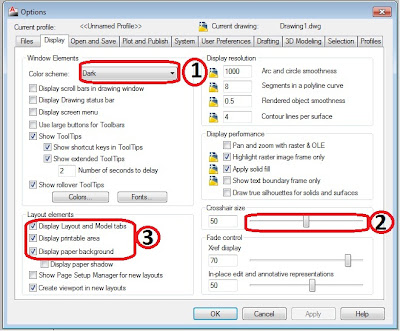

Рис. 3  Настройка параметров AutoCAD

1. Выбираем цветовую схему приятную для вашего глаза ( обычно я использую цветовую схему " Dark"). В этом блоке можно более тонко настроить цветовую схему рабочей области кнопка "Colors".    При оформлении любой цветовой схемы среды проектирования, рабочей среды и пр.  я использую принцип "Светлые буквы на тёмном фоне".
2.  Это  поле позволяет регулировать длину линий пересечения "прицела". Реально ускоряет работу когда нужно ориентироваться на чертеже а точек привязок нет.
3. Это то без чего вам будет сложно, красиво и качественно выполнить печать (о печати наверное стоит сделать отдельный пост).

Так же  полезно настроить поведение правой клавиши мышки (ПКМ). Настраиваем её так что по нажатию ПКМ выполняется последняя команда (это полезно когда нужно выполнить большое число повторяющихся команд, например копирование или удаление).   Эта настройка выполняется во вкладке "User Prefences ".

Рис. 4 Настройка правой клавиши мышки.

Чтобы увидеть все выполненные изменения жмём кнопку "Apply"
После выполнения настройки можно начинать вполне комфортную работу.

Настройка интерфейса AutoCAD (часть 2)

Это продолжение предыдущего поста  "Настройка интерфейса AutoCAD"

Тонкая настройка интерфейса пользователя позволяет добавить в функционал стандартного интерфейса AutoCAD свои функции, комбинации клавиш клавиатуры, комбинации клавиш мыши, изменить стандартные панели.

Данная инструкция полезная для опытного пользователя  который понимает какие инструменты он использует часто, а какие инструменты не используются вообще, либо каких не хватает.



Преимущества Тонкой настройки интерфейса

1. Настройка интерфейса чётко под себя
2. Добавление собственных команд
3. Удаление ненужных кнопок
4. Добавление быстрого набора клавиш

 После установки AutoCAD и первичной настройки   получаем вот такой интерфейс

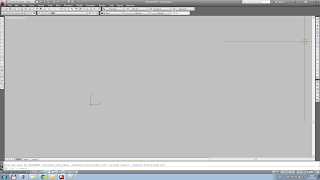

Рис.1 Классический интерфейс AutoCAD

Опишу минусы компоновки данного интерфейса:
- Все панели разбросаны по периметру экрана;
- В панелях инструментов присутствуют кнопки которые не используются;
- Включена командная строка (уменьшает видимое пространство);
- Включены ненужные панели инструментов

Тонкая настройка интерфейса

1.  Организация панелей инструментов
Включаем все часто используемые панели инструментов. Я приведу свой список

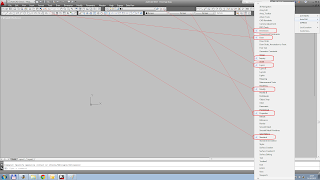

Рис.2. Включенные панели

Как показано на рисунке все панели сгруппированы в левом верхнем углу (как мне кажется мы привыкли воспринимать информацию слева-на право)

2. Настраиваем командную стоку:
 - Ctrl+F9 (В AutoCAD < 2010 версии)
- Перетаскиваем командную строку на поле модели и настраиваем прозрачность равную 0%.

Рис.3 Прозрачность командной строки.

При наведении курсора на командную строку она становится не прозрачной.

3. Настраиваем панель инструментов.
Для запуска настройки панели инструментов выполните команду:  _CUI  (Customize User Interface)

Рис. 4. Настройка интерфейса пользователя - CUI

Тут можно настроить:

1.  Панель быстрого запуска;
2.  Ленту (для "ленточного" интерфейса);
3.  Панель инструментов (тулбары);
4.  Сочетания клавиш  и пр.

3.1. Создание собственной панели инструментов и добавление кнопок

Создадим собственную панель инструментов и назовём ее "SCSENG_TOOLBAR"

Заходим в раздел: Toolbar ->ПКМ ->New Toolbar

Рис. 5 Добавление  новой панели инструментов

В панель инструментов могут быть добавлены только зарегистрированные функции и команды. Как зарегистрировать функцию в статье "Автоматизация рутинных задач или использование скриптов Lisp, ARX и пр".
Добавляем в панель "SCSENG_TOOLBAR"

Рис.6 Добавление команды в панель инструментов

Команды:  "dlina", "plus1", "Deselect All".

Рис.7. Добавление команд в панель инструментов

Перетаскиваем созданную панель.

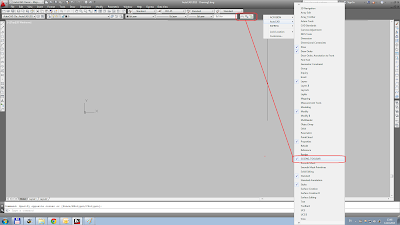

Рис.8 Добавленная панель инструментов.

Кнопка  "Deselect All" позволяет быстро сбросить выделенные объекты (очень удобно когда нужно много копировать или выделять).

Всё добавление кнопок  готово.

3.2  Удаляем ненужные кнопки
В панели инструментов жмём ПКМ и удаляем ненужные кнопки.

Рис. 9. Удаление кнопок панели  инструментов

Рис. 10. Изменённая панель

Удалением ненужных кнопок мы экономим пространство панели. Это особо полезно при использовании экранов с маленькой диагональю.

3.3 Настройка сочетаний клавиш

Рис.11. Добавление клавиш быстрого набора

4. Сохранение настроенного интерфейса
После настройки расположения панелей инструментов, комбинаций клавиш нужно сохранить своё рабочее место.

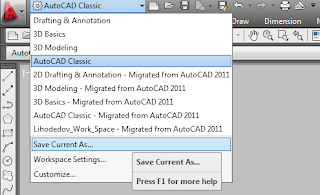

Рис. 12. Сохранение рабочего места
