Преобразование сплайнов в полилинии в AutoCAD
Добрый день!В повседневной работе часто сталкиваюсь с задачей преобразования сплайнов в полилинии в AutoCAD. Опишу свой опыт в этом вопросе.

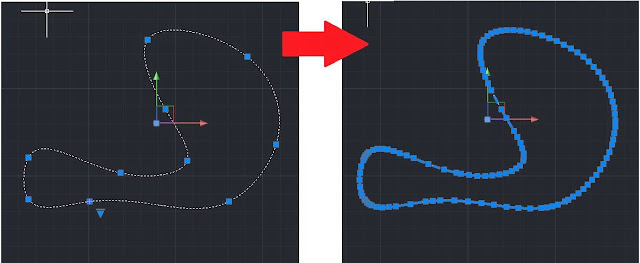

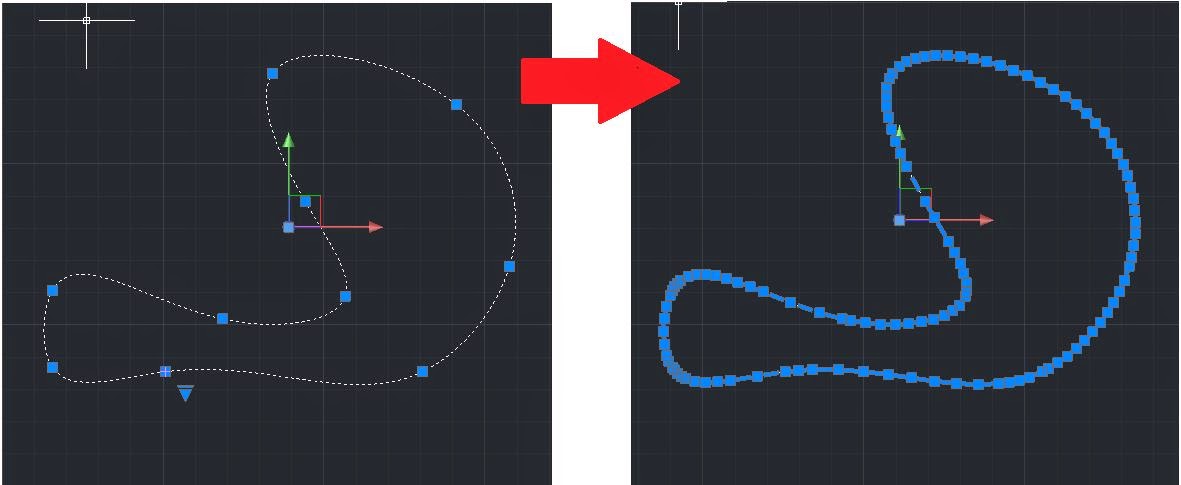

Есть несколько способов преобразования, каждый из них дает схожие результаты, но отличия все же есть, в первую очередь, по точности преобразования.
1. Команда редактирования полилиний ПОЛРЕД (_PEDIT)
Запускаем команду и выбираем созданный ранее сплайн. Система выдает сообщение, что Выбранный объект - не полилиния. На запрос Сделать его полилинией отвечаем Да. Также необходимо ввести точность преобразования от 0 до 99. Чем выше точность, тем точнее полученная полилиния будет соответствует сплайну.Важно! Переменная PLINECONVERTMODE задает тип сегментов, в помощью которых будет преобразован сплайн: 0 - с помощью линейных сегментов, 1 - с помощью дуг. Установите ее значение равным 1 для повышения точности преобразования или 0 для уменьшения точности. Выбор типа построения зависит от конкретной задачи.
2. Команда редактирования сплайнов РЕДСПЛАЙН (_SPLINEDIT)
Для преобразования сплайна в полилинию используйте команду РЕДСПЛАЙН (_SPLINEEDIT). Запустите команду, выберите сплайн, выберите опцию Преобразовать в полилинию и введите точность преобразования. Параметры точности аналогичны команде редактирования полилиний. Также на результат влияет переменная PLINECONVERTMODE.3. Команда преобразования объемных объектов в плоские FLATTEN

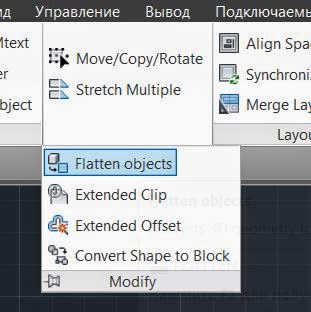

Запустите команду FLATTEN из пакета Express Tools и выберите сплайн. На запрос Remove hidden lines ответьте No или просто подтвердите ввод. Сплайн преобразуется в полилинию. Точность преобразования очень высока.

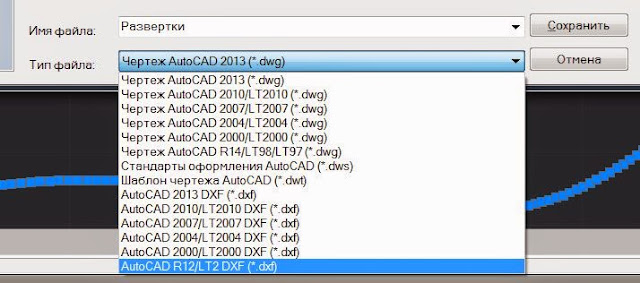

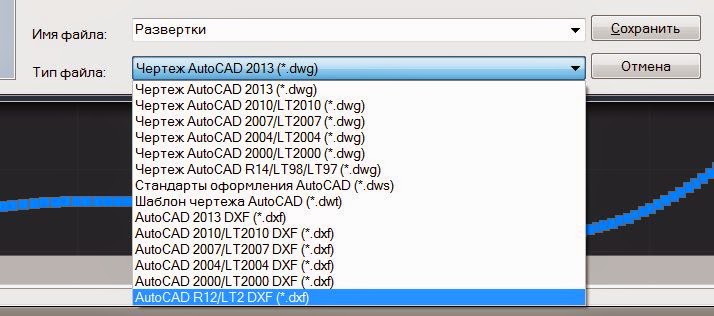

4. Экспорт в формат DXF версии AutoCAD R12
Если сохранить чертеж в формате DXF версии AutoCAD R12, то все сплайны, которые есть в файле, будут преобразованы в полилинии.
Это самый нежелательный, но самый быстрый способ преобразования. Все сплайны вычерчиваются с помощью очень маленьких линейных сегментов полилинии, которые занимают большой объем памяти.
В заключении хочу сказать, что каждый из способов дает схожий результат, но отличия в простоте, скорости и точности преобразования есть. Нужный метод надо выбирать в зависимости от требуемого результата.
