Таблицы СПДС GraphiCS.
Таблицы СПДС GraphiCS, мощный инструмент оформления конструкторской документации. С их помощью, многие задачи оформления, решаются значительно проще, в сравнении с другими инструментами AutoCAD и СПДС GraphiCS.
Рассмотрим пример:
Ввод текста с верхними и нижними символами при помощи «СПДС текст».
После размещения на чертеже, получаем три несвязанных текста, изменять будет неудобно. При помощи многострочного текста, эта задача выполнима, но надо сделать множество лишних манипуляций. В итоге, результат вряд ли устроит……
Другое дело таблицы СПДС GraphiCS .
Текст сохранился в одном объекте и проблем с его редактирование не будет.
Конечно, форматирование ячейки занимает некоторое время. Можно создать несколько заранее настроенных таблиц, сохранить в базу и использовать по мере необходимости.
Для быстрого доступа в базе можно добавить таблицы на панель инструментов или в палитру объектов.
Кроме всего перечисленного, таблицы СПДС GraphiCS поддерживают стили.
Т.е. вы один раз задаете все параметры ячейки и сохраняете, как новый стиль, либо обновляете существующий. Впоследствии применяете его к ячейке или нескольким.

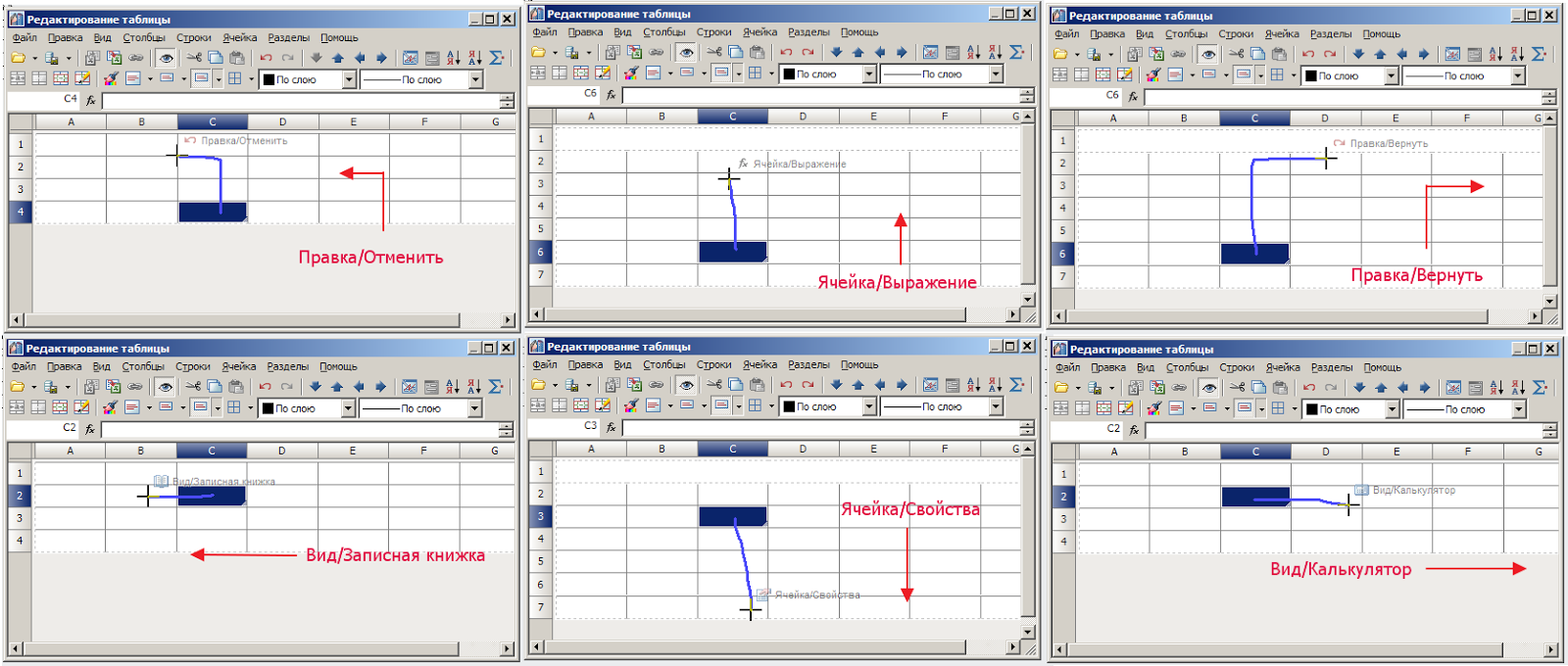

Редактор таблиц поддерживает выполнение команд «жестами мыши»
Как показывает практика, это значительно быстрее, чем через контекстное меню или панель.
Правка ячеек через интерфейс, «полного редактора», не всегда удобна, порой необходимо видеть чертеж или перемещаться по нему. Но и здесь не все безнадежно. В редактирование ячеек можно войти через панель «Редактирование таблицы»
Можно поступить проще, при нажатой клавише «Ctrl» ЛКМ наживаем на редактируемом тексте или границе ячейки.
По перемещаемся внутри ячейки и между ячеек указателем мыши или стрелками . По ПКМ выходим из режима редактирования.
В этом режиме не получится вести верхний или нижний индекс так как мы привыкли: через контекстное меню или «Ctrl» стрелка вверх/вниз. Возможность обойти это ограничение есть. Набираете полностью текст, затем выделяете его часть, которую например перевести в верхний/нижний индекс («Shift» стрелка влево/вправо или курсором мышки с нажатой клавишей «Ctrl» ), затем при нажатом «Ctrl» стрелка вверх/вниз. Текст отформатирован.
Если вы в таблицах используете переменные и редактор форм, то для заполнения ячеек необязательно каждый раз открывать «полный редактор», открытие формы доступно через контекстное меню. Если в поле вода формы разрешить форматирование, то есть возможность вставлять текст верхним/нижним индексом.
Или через свойства таблицы.
Важно, переменная должна быть инициализирована, т.е. ей должно быть хоть раз присвоено значение из формы, тогда она будет доступна из свойств. Форматирование теста в этом случае недоступно.
И напоследок, еще один способ заполнения таблиц, не открывая редактор.
В свойствах ячейки есть «комментарий».
Помимо своей основной функции – всплывающей подсказки на комментированную ячейку.
У него есть побочный эффект, комментированная ячейка видна из свойств таблицы.
Этим можно воспользоваться для ввода значения в ячейку, к сожалению и в этом случае форматирование индексами не поддерживается.
В этой статье описаны далеко не все возможности таблиц СПДС GraphiCS, я коснулся лишь тех, о которых написано мало или нет ничего в справке СПДС.
Достаточно часто возникают вопросы о модуле AutoCAD. После установки СПДС не отображается на ленте или в свойствах объектов. При этом сама процедура установки модуля была выполнена правильно (читайте, как установить модуль СПДС на Автокад).
Если возникла такая ситуация, то достаточно выгрузить этот модуль - удалить СПДС и переустановить его заново. Давайте подробно рассмотрим эту процедуру.
Как удалить СПДС из Автокада?
Чтобы удалить СПДС, нужно:1. На вкладке «Управление» выбрать команду «Пользовательский интерфейс» или в командной строке ввести НПИ (что обозначает «Настройка пользовательского интерфейса»). Откроется диалоговое окно, как показано на рис. 1
Рис. 1 – Диалоговое окно AutoCAD «Адаптация пользовательского интерфейса».
2. В верхнем правом углу, где выбрано «Все файлы адаптации», прокрутите колесико мышки вниз и выберите «Файлы частичной адаптации». Нажмите на знак «+», раскроется список файлов. Нас интересует SPDS_EXTENSION.
Рис. 2 – Удаление СПДС через файлы адаптации.
3. Нажать правой кнопкой мыши на файле SPDS_EXTENSION и выбрать «Выгрузить SPDS_EXTENSION», как показано на рис. 3
Рис. 3 – Выгрузка файла SPDS_EXTENSION.
После проделанных действий вы можете снова установить модуль СПДС. В большинстве случаев такие нехитрые манипуляции помогают. Если не работает СПДС в Автокаде, попробуйте просто его переустановить, пользуясь вышеописанным способом.
